南京高新经纬电气有限公司新质生产力应用专题报道之三
点击次数:168237   更新时间:2024-06-28   【打印此页】   【关闭

安全、高效、有序:经纬隧道智慧照明系统的创新实践

隧道作为交通运输中重要的基础设施,其安全性和舒适性在很大程度上取决于隧道的照明系统。长期以来,隧道照明,尤其是高速公路及大江大河隧道照明是照明科技关注的重点。隧道照明具有使用灯具数量大,管理区域大,施工安装以及维护难度大、成本高,安全的可靠性和稳定性要求高等特点,伴随着科技的进步和发展,隧道的建设、设计、运营、养护等单位都对照明提出了新的要求,相应的技术研究也在快速推进,其中智能照明控制系统成为当今隧道建设项目中重要的前沿性应用课题。

隧道照明智能调控系统是基于智能控制技术和光学技术的综合应用系统,其原理主要包括亮度感知、智能控制和远程监控三个方面。亮度感知是指通过在隧道内设置光感器或摄像头等装置,实时感知隧道内的亮度情况。光感器可以测量光线的强度,而摄像头则能够捕捉隧道内的实际光线情况,并将数据传输给智能控制系统;智能控制是指系统通过对亮度感知数据的分析和处理,实现对隧道照明的智能调节。系统可以根据日光强度、车流情况等因素自动调整照明亮度,保证隧道内的光线令人舒适且安全;远程监控是指通过网络实时监测隧道内照明情况,及时发现和解决故障,提高系统的可靠性和稳定性。隧道项目通过照明智能调控系统的实施能够根据实际情况调节照明亮度,从而避免了传统固定亮度照明模式的能源浪费问题,有效降低了能源消耗,并减少了光污染,同时还保证了行车人员和行人在隧道内通行时的安全性和舒适性,避免因照明过亮或过暗造成的观察困难和疲劳驾驶问题。系统具备远程监控功能,可实时监测隧道内照明设备的运行情况,一旦出现故障可及时发现并处理,大大降低了维护难度和成本,并提高了照明效率和管理水平。



一、智慧保安全:集中电源集中控制型消防应急照明和疏散指示系统

2022年正式通车的南京燕子矶长江隧道是经纬隧道应急疏散照明系统全面应用落地的大型项目。该项目引入了智能消防和疏散照明设备,采用了集中电源集中控制型系统,由应急照明控制器、应急照明集中电源、集中电源集中控制型消防应急灯具及相关附件组成。

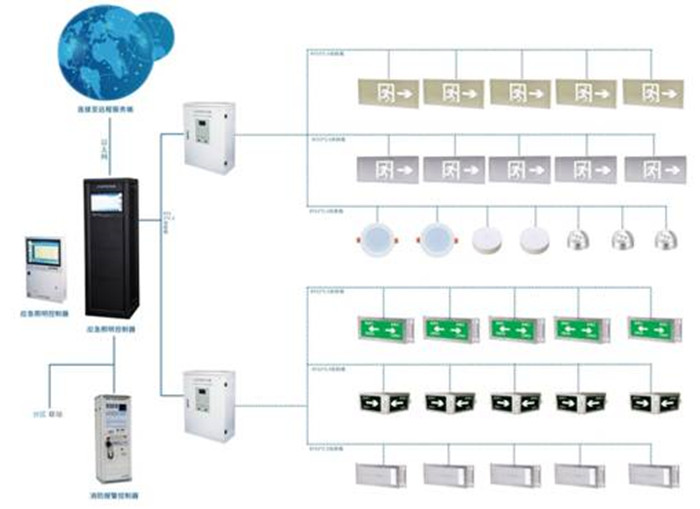

图一 消防应急照明和疏散指示系统图

系统中的每台设备及灯具都配备了独立地址码及控制芯片,可以与控制器通过总线进行通信,实现真正的“点式”控制,而非传统的“段式”控制。这一设计使得系统能够与火灾自动报警系统进进行通信,自动获取火灾报警点信息或消防联动信号,从而使系统自动进入应急状态。


图二 南京燕子矶长江隧道

系统能够24小时不间断地对设备进行巡检,确保整个系统运行在最佳状态,避免火灾发生时的逃生盲区。通过与消防报警设备的联动,系统能够及时获取现场火警信息,从而准确地调整逃生方向,使得逃生人员能够“安全、准确、迅速”地选择安全通道逃生。


图三 事故预案自动生成效果图

消防应急照明和疏散指示系统由控制器、集中电源,分配电箱和灯具(疏散指示灯、应急照明灯)组成。该系统配合火灾报警控制器使用,能够在危急时刻快速就火灾点、就近出口、火灾的走势、人群密度做出分析,给出安全疏散路径指示,智能打开消防应急标志灯的指示方向以及应急照明灯,帮助建筑内的人群实时选择逃生路线,指引安全逃生方向。


二、高效能 利监控 便维护:经纬新一代隧道智慧照明灯具

2024年年底即将通车的南京仙新路过江通道隧道智慧照明是经纬面对新市场、新需求所进行的新质生产力创新应用的新实践。经纬公司在项目实施过程中全面采用了智慧隧道灯具及其控制系统。

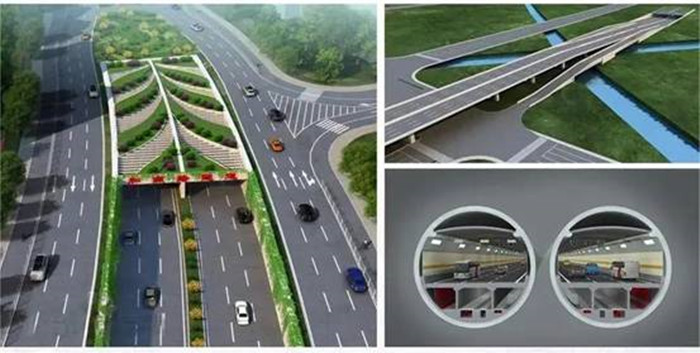

图四 南京仙新路过江通道效果图

这是一种能够根据车流量自动调节亮度的照明设备。智慧隧道照明灯具具有场景控制功能,包括回路控制和6种开灯模式控制。通过设定半夜灯、全夜灯和时段灯的开灯模式和时间,实现分组、分时等场景自动、手动开、关灯控制

此外,灯具还具备通信接口,包括L-BUS总线接口,可实现功能模块的扩展;RS-232和RS-485接口可与数字电表、单灯集中器、电缆断线报警器、节电器等外部设备进行通信,实现远程抄表、单灯管理、电缆断线报警、节电遥调等功能。

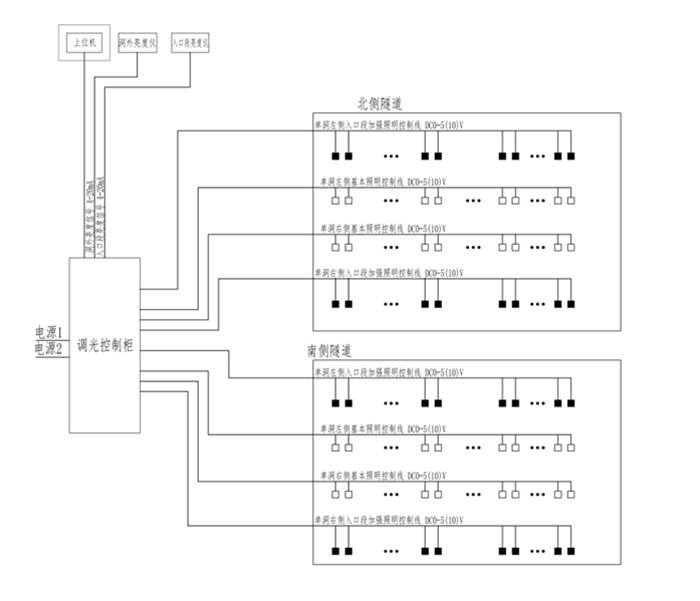

图五 隧道照明调光控制系统原理图

在显示方面,智慧隧道灯具有现场中文显示功能,可实时显示日期时间、当天开/关灯时间、当前工作模式、温度、站号、组号、站点类型、通信方式、传输协议、七天计划、默认计划、单灯计划、公网状态(含联网过程和信号强度)、I/O状态、实时电量、单灯工况等信息。

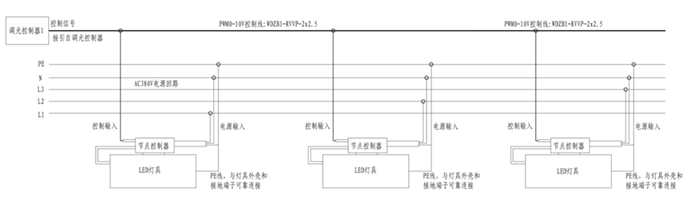

图六 智能调光系统原理图

这款智慧隧道灯还具备自主开关功能。在与控制中心通信中断时,能自主独立运行,按照经纬度、光照度、定时或设定的七天、默认计划自主开关灯,按照预设的计划任务执行操作,保持良好的运行状态,从而保证了照明设施的连续性和稳定性。

此外,南京仙新路过江通道的智慧照明实践充分证明,经纬公司的智能产品与其他智能照明系统之间具有极高的适配性和兼容性。通过采用统一的通信协议、数据接口等标准,经纬灯具能够与其他智能照明系统无缝对接,实现系统间的信息共享和协同工作。在未来的照明系统中,经纬智慧照明将与其他智能照明系统共同发展,为构建健康、环保、安全的智慧交通贡献力量。





Company Introduction

公司简介

南京高新经纬电气有限公司


     成立于1996年的南京高新经纬电气有限公司是由著名上市公司南京商旅(股票代码: 600250)投资控股的专业从事LED 照明灯具制造与研发的高新技术企业,公司是国内领先的集研发、设计、生产和销售为一体的中、高端光源器件封装和LED应用照明产品提供商,为客户提供高品质LED光源器件和LED智能应用照明产品的“一体化”解决方案。






公司总部位于南京市江北新区,在南京及周边地区设有多个研发、生产、销售基地,拥有多条先进的自动化组装生产线,先后通过国家高新技术产品鉴定,中国CCC 认证、CCCF消防认证、CQC认证,并满足出口产品需要的ETS颁发的CE认证、SGS颁发的RoHS的认证、荷兰KEMA-EC安全标准符合性试验等。关注未来,经天纬地。居于国际领先行列的经纬照明正以高屋建瓴的姿态领军LED照明市场,给广大客户带来更多的价值机会。

经纬电气于2008年开始着眼国内市场销售,经过十年的努力和产品的不断研发创新、售前、售中、售后的服务体系的完善;销售网络已覆盖全国部分重点一、二线城市。公司近年来成功的为国内重大项目提供照明服务。如:西安大唐不夜城、南京眼灯光秀、特斯拉(上海)超级工厂项目、南京三桥智慧路灯、国家极限运动溧水训练基地项目、(北京、上海、南京、杭州、苏州、合肥、沈阳、济南、青岛等)轨道交通照明工程项目、南京禄口、扬泰、淮安、常州机场照明项目等一系例大型照明项目。



工程案例展示

文旅工程



图一 西安大唐不夜城




图二 南京眼灯光秀










轨道工程



图三 南京地铁10号线-大校场站(原机场路站)

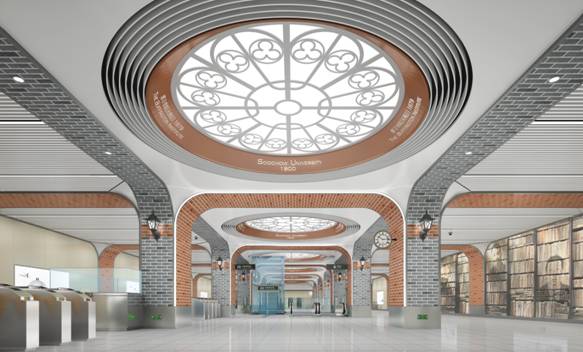

图四 苏州地铁6号线-苏州大学站
